Насосы
На рис. 20 показана схема радиально-поршневого насоса со следящей системой управления. Система содержит встроенный шестеренный насос 7, предохранительный клапан 2 и золотник управления 4, корпус 3 которого жестко связан со статором основного насоса. Полость А постоянно соединена с нагнетательной линией шестеренного насоса.
В положении, показанном на рис. 20, полость Б заперта, статор зафиксирован в корпусе насоса с определенным эксцентриситетом

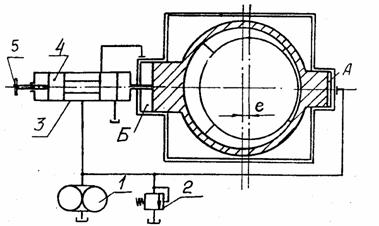

Рис. 20. Схема радиально-поршневого насоса со следящей системой управления
Так как при переходе из второго режима в третий поток жидкости реверсируется, в системе управления прессом необходимо предусмотреть во относительно ротора. Для уменьшения подачи насоса золотник 4 вручную перемещают вправо на расстояние, равное необходимому изменению эксцентриситета е. Полость Б соединяется с нагнетательной линией шестеренного насоса 1, и так как площадь сечения полости Б больше, чем полости А, статор перемещается вправо. Корпус золотника 3 перемещается вместе со статором, а золотник 4 остается неподвижным, так как положение рукоятки 5 фиксирует его относительно корпуса насоса.
Перемещение статора будет продолжаться до тех пор, пока не восстановится первоначальное относительное положение корпуса 3 и золотника 4. Таким образом перемещение статора будет равно перемещению золотника - статор "следит" за положением золотника относительно корпуса, отсюда название "следящая система".
Для увеличения подачи золотник перемещают влево, соединяя полость Б со сливом, после чего статор под действием давления жидкости в полости А, движется влево до тех пор, пока не будет перекрыт выход жидкости из полости Б. Перемещение статора и в этом случае равно перемещению золотника*. Следящая система управления насосом характеризуется высокой чувствительностью и малым усилием, необходимым для перемещения управляемого золотника.
Схема радиально-поршневого насоса с автоматическим управлением в функции давления показана на рис. 21. Полость А постоянно соединена с линией нагнетания.
По мере роста давления в линии нагнетания увеличивается усилие РА, действующее на пружину 1. Пока оно меньше усилия затяжки пружины Р0 статор неподвижен, и подача насоса остается постоянной. При РА > Ро статор по мере увеличения давления в линии нагнетания перемещается вправо, сжимая пружину зможность соответствующего переключения.
Рис. 21. Схема радиально-поршневого насоса с автоматическим управлением в функции давления
3.3.4 Роторно-вращательные насосы
В отличие от роторно-поступательных насосов, в которых перемещение жидкости из линии всасывания в линию нагнетания происходит благодаря поступательному движению поршня относительно ротора, в насосах роторно-вращательного типа жидкость переходит из зоны всасывания в зону нагнетания, двигаясь вместе с ротором. Роторно-вращательные насосы, как и роторно-поступательные, бесклапанные.
