Билеты для Госэкзамена в Нефтегазовом университете по Технологии и оборудовании сварочного производства
Условия эксплуатации:Расчетная температура не менее -40˚С. Изгибающий момент 10 кН на 1 погонный метр.
Технические требования:Сварные швы не должны иметь брызг металла, подрезов, свищей и других дефектов негерметичности.
| Изделие: |
Емкость для хранения щелочных растворов. |
| Материал: |
Листовая сталь 20, S= мм |
|
| |
Условия эксплуатации:Рабочее давление 0,02 Мпа, температура воздуха от + 40 С до - 20 С. Производство серийное.
Технические требования:Прожоги, брызги металлов и выплески металлов не допускаются. Допускается испытание геометрически сжатым воздухом. Допуск на размер по квалитету 12
| Изделие: |
Стойка опорной рамной конструкции |
| Материал: |
Ст. 3, L=8000 мм, h=400 мм, b=3000 мм |
|
| |
Условия эксплуатации:Стойка опорной рамной конструкции изготавливается из швеллера №40, работает в условиях вибрационной нагрузки Р=5 кН. Температура эксплуатации -40˚С до +40˚С. Производство серийное.
Технические требования:Неплоскостность поверхности не более 2 мм. Разность диагональности не более 3 мм. Подрезы, непровары не допускаются.
| Изделие: |
Участок трубопровода |
| Материал: |
Труба 720х10 ГОСТ 10704-91; Фланец 1-700-25 ГОСТ 12820-80; Отвод 90о 720х10 ГОСТ 17375-2001; Сталь 14ХГС. |
|
| |
Условия эксплуатации:Рабочее давление 2,5 МПа, при температуре от - 40˚С до +40˚С.
Технические требования:Прожоги, брызги металлов и выплески металлов не допускаются.
| Изделие: |
Опорный каток ленточного конвейера |
| Материал: |
Обечайка - сталь 20, цапфа – сталь 35Л, L=800 мм, d=325 мм, S=5 мм |
|
| |
Условия эксплуатации:На каток действует распределенная нагрузка 20 кН/м. Температура эксплуатации от -40˚С до +40˚С. Производство серийное.
Технические требования: Допускается наличие поверхностных пор.
| Изделие: |

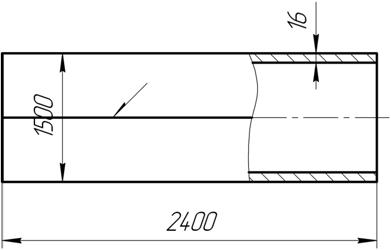

Обечайка |
| Материал: |
Сталь 12Х18Н10Т, L=2400 мм, d=1500 мм, S=16 мм. |
|
| |
