Изучение влияния вида атмосферы и типа колец на длительность периода охлаждения
На основе проведенных исследований, с помощью математической модели, где изучалось влияние вида атмосферы на длительность периода охлаждения, получены результаты которые представлены на рис. 6 -11.
Кривые охлаждения садки колпаковой печи при различном содержании водорода в газе
1 - 5 % Н2; 2 - 25 % Н2; 3 - 50 % Н2; 4 - 75 % Н2; 5 - 100 % Н2
Рис. 6
На рис. 6 представлены данные расчета процесса охлаждения при обычных серийных конвективных конвекторных кольцах, с различным содержанием Н2 в защитной атмосфере.
Видно, что повышение процентного содержания водорода в защитной атмосфере колпаковой печи позволяет ускорить процесс охлаждения садки на 15-20 %. Налицо увеличение экономичности и производительности КП, но возрастают потребности в дополнительном подводе водорода, что повышает требования к условиям безопасности.

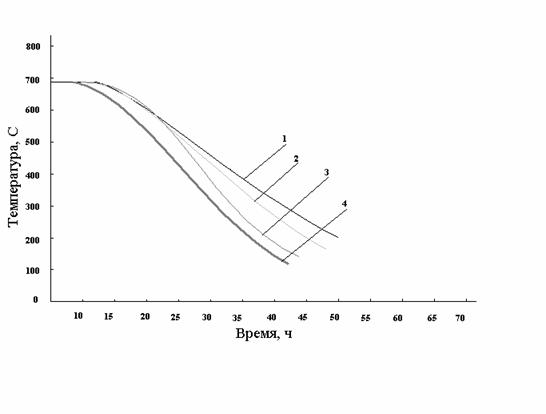

Кривые охлаждения садки колпаковой печи при использовании РКК с содержанием водорода в защитном газе - 5 %
1- 1 РКК, 2 - 2 РКК, 3 - 3 РКК, 4 - 4 РКК
Рис. 7
Из дальнейшего изучения факторов, влияющих на скорость охлаждения садки и качество производимой продукции в печи, следующим этапом было применения радиационно-конвективных колец (конструкция МИСиС - Стальпроект - НЛМК) при различной концентрации водорода в защитном газе.
На рис. 7 представлены графики, полученные при использовании РКК высотой 200 мм при различном процентном содержании водорода в защитной атмосфере.
Из приведенных графиков следует, что скорость процесса охлаждения садки увеличивается на 10-18 %, по сравнению с процессами без использования РКК. Этот способ охлаждения более эффективен, чем охлаждение без использования РКК, причем эти кольца, обеспечивают и улучшение прогрева садки.
На рис. 8 представлены графики, полученные на основе исследования садки колпаковой печи, с использованием РКК, но с содержанием водорода в защитном
газе 25 %.
Кривые охлаждения садки колпаковой печи при использовании РКК с содержанием водорода в защитном газе -25 %
1- 1 РКК, 2 - 2 РКК, 3 - 3 РКК, 4 - 4 РКК
Рис. 8
Из показанных выше графиков (рис. 8) видно, с увеличением содержания водорода в защитном газе, а именно 25 %, длительность процесса охлаждения сокращается, в среднем, на 21 %.
При использовании 50 % водорода в защитном газе колпаковой печи, где также применялись РКК (рис. 9), наблюдалось сокращение процесса охлаждения садки печи приблизительно на 23 % цикла охлаждения.
Кривые охлаждения садки колпаковой печи при использовании РКК с содержанием водорода в защитном газе - 50 %
1- 1 РКК, 2 - 2 РКК, 3 - 3 РКК, 4 - 4 РКК
Рис. 9
Более быстрый способ охлаждения садки колпаковой печи приведен на рис. 10.
