Анализ и экономическая оценка механообработки
В подкладных штампах производят штамповку заготовок, предварительно подготовленных свободной ковкой, для придания ей приближенной формы готовой детали. Для этой цели нижнюю половину подкладного штампа устанавливают на боек, закрепленный на шаботе молота, затем в полость нижней половины штампа закладывают заготовку и накрывают ее верхней половиной штампа. Спаривание верхней половины с нижней половиной штампа происходит за счет наличия в нижней части половины запрессованных штырей, а в верхней — отверстий. Штамповку производят ударами верхнего бойка молота по верхней половине штампа.
По количеству ручьев штампы разделяют на одноручьевые и многоручьевые. В одноручьевых штампах штампуют изделия относительно простой формы. Многоручьевые штампы имеют заготовительные, штамповочные и отрезные ручьи. При штамповке в многоручьевых штампах полностью исключается потребность в предварительной ковке заготовок. Исходным материалом служит заготовка из сортового проката.
Количество ручьев в штампе бывает от 2 до 6. В заготовительных ручьях выполняется операция вытяжки или гибки, в штамповочных ручьях происходит придание заготовке окончательной формы, в отрезных — отделение изделия от заготовки.

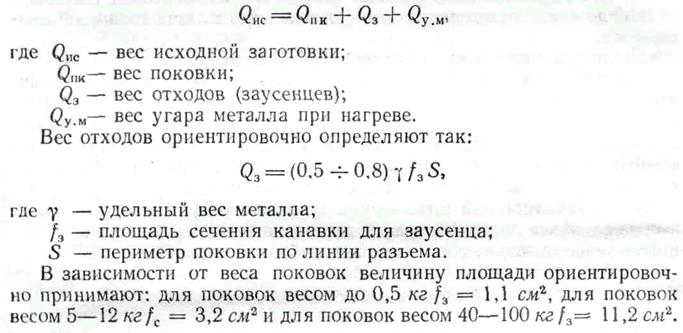

Вес исходного металла заготовки для получения поковки после штамповки определяют по следующей формуле:
Список использованной литературы
1. Баринов Н.А. Технология металлов. Металлургиздат.1963
2. Сидоров И.А. Основы технологии важнейших отраслей промышленности, Москва, “высшая школа”, 1971
3. Кован В.М. (и др.) Основы технологии машиностроения “Машиностроение”, 1965
4. Никифоров В.М. (и др.) Технология важнейших отраслей промышленности, ч.1, изд. ВПШ при ЦК КПСС, 1959
5. Данилевский В.В. Технология машиностроения.
“Высшая школа”, 1965
