Автоматизация технологических процессов основных химических производств
На основании соотношений (7.1) можно записать:
(7.2).
Из (7.2) выразим Н:
(7.3).
Выражение (7.3) описывает параболу подобия 3 на рис.7.5, которая пересекает характеристику насоса (n) в точке А с параметрами QА и НА при условии h=const.
· Определим частоту n1.
На основании соотношений (7.1) можно записать:
,
откуда при известных Qс, QА и n получим n1:
(7.4).
· Рассчитаем по известным QA и HА к.п.д. насоса:
(7.5).
· Таким образом, система обеспечивает:
.

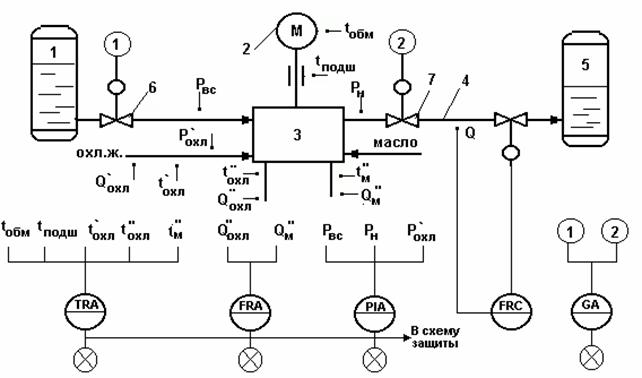

Типовая схема автоматизации процесса перемещения жидкости
центробежным насосом.
Рис. 8.1
Типовое решение автоматизации процесса перемещения жидкости
центробежным насосом.
1. Регулирование.
· Подача насоса Q - методом дросселирования.
2. Контроль.
· температуры: tобм, tподш, tохл`, tохл”, tм”;
· давления: Pвс, Pн, Pохл;
· расходы: Qохл”, Qм”, Q.
3. Сигнализация.
Сигнализации подлежат все контролируемые параметры:
температуры - t > tпред;
давления - P < Pпред;
расходы - Q < Qмин (наличие потоков масла и охлаждающей жидкости).
4. Система защиты.
По сигналам «В схему защиты» - отключается действующий насос и включается резервный.
5. Материалы к лекции №5
Автоматизация поршневых компрессоров
Вид теоретической индикаторной диаграммы
поршневого компрессора.
Рис.3.1.
Схема Пз-регулирования подачи поршневого компрессора
Рис.5.1
Схема регулирования подачи поршневого компрессора
путем изменения частоты вращения привода компрессора.
ПКУ - поршневая компрессорная установка.
Рис.5.2.
Схема регулирования подачи поршневого компрессора
путем дросселирования потока на линии всасывания.
Рис.5.3.
Схема регулирования подачи поршневого компрессора
путем отжима клапанов.
Рис.5.4.
Схема регулирования подачи поршневого компрессора
путем перевода компрессора на холостой ход.
