Основы конструирования
тогда, когда совмещение технических требований(реальных и необходимых) оказывается невозможным
, а попытки улучшения одних
параметров, функций или свойств объекта известными способами (ТР)
приводит к недопустимому ухудшению других
, т.е. путём разрешения технических противоречий
.
Процесс проявления, обострения и разрешения противоречий определяет как ²общую² историю техники, так и историю развития её отраслей и отдельных машин.
Каждый раз при существенном изменении объектов техники, внешние противоречия развёртываются в систему внутренних противоречий , которые нельзя устранить известным, или ²стандартным² способом.
(Иерархическая структура)
Поиск новой технической идеи (ТР) решения задачи состоит в последовательном выявлении внутренних противоречий и их решении.
Если вспомните критерии изобретения: ²новизна² и ²существенные отличия², то можно сказать, что они являются составляющими более общей характеристики – существенной новизны изобретения, которое появляется при разрешении технических противоречий.
Эта характеристика количественно описывается,–
–числом существенных отличительных признаков и качественно,–
–уровнем изменений объекта– прототипа, новизной использованного знания и изменением параметров объекта.
В результате изменения параметров объекта изменяются две обобщённые противоречивые характеристики: полезность объекта и плата за эту полезность.
Если техническая задача решена–создано изобретение, то изменения параметров должны соответствовать требуемым
внутренним и внешним положительным эффектам
.

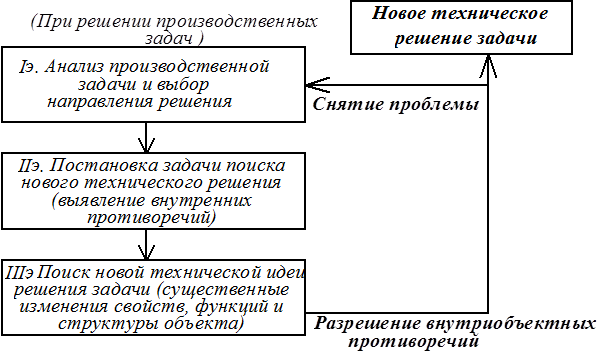

Ò.î., ïîèñê ãîòîâîé òåõíè÷åñêîé èäåè ðåøåíèÿ çàäà÷è - ÿâëÿåòñÿ íàèáîëåå îòâåòñòâåííûì ýòàïîì ñîçäàíèÿ èçîáðåòåíèé. Ýòîò ïðîöåññ ìîæíî ðàçäåëèòü íà òðè îñíîâíûå ýòàïà: (ñìîòðåòü ñòðóêòóðíóþ ñõåìó)
I этап- наиболее сложный и ответственный, т.к. при этом мы имеем наибольшее значение неопределённости,
-сколько изменений требуется внести в протокол ?
-какие знания потребуются для решения задачи ?
-какова в итоге будет полезность нового технического решения и плата за эту полезность ?
Полученные ответы на эти вопросы определяют:
-затраты времени и ресурсов на создание и внедрение нового технического решения ;
-и его жизненный цикл(период морального старения).
Также на I этапе при выборе направления решения проблемы необходимо выявить скрытые резервы развития объекта. Для чего используется:
